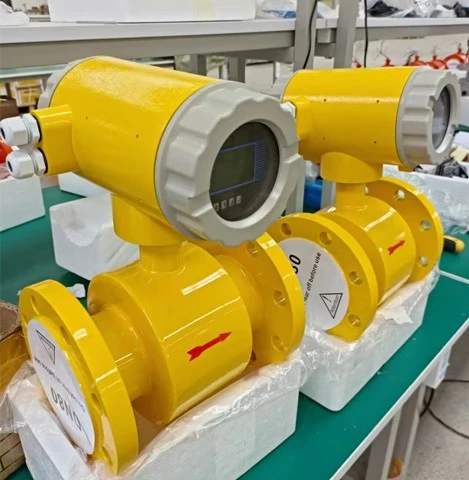

Електромагнітні витратоміри широко використовуються для вимірювання витрати струмопровідних рідин, включаючи агресивні хімічні речовини, такі як кислоти, луги та солі. Незважаючи на те, що електромагнітні витратоміри є високоточними та надійними, однією із поширених проблем, з якими стикаються в певних додатках, є шум бульбашок, який може призвести до помилкових показань і нестабільності вимірювань.
Що таке шум бульбашок?
Бульбашковий шум виникає, коли бульбашки або газові кишені проходять через чутливі електроди витратоміра, викликаючи тимчасові переривання сигналу та призводячи до помилок вимірювання. Це явище особливо поширене в системах, де потік може містити повітря або газові кишені, наприклад, у системах охолодження води або певних хімічних процесах. Коли бульбашки проходять через витратомір, вони можуть спричинити короткочасну втрату сигналу або коливання сигналу, створюючи так званий «шум бульбашок».
Ця проблема є не тільки руйнівною, але й може призвести до неправильних показань, неправильно тлумачачи фактичну швидкість потоку. Тому розуміння першопричин шуму бульбашок і впровадження ефективних методів його пом’якшення або усунення має вирішальне значення для забезпечення точності та надійності вимірювань потоку.
Чому бульбашки викликають шум у витратомірах?
Основний принципвитратоміри магнітного типує закон індукції Фарадея, де провідні рідини, проходячи через магнітне поле, створюють індуковану напругу. Потім електроди витратоміра вимірюють цю напругу, щоб визначити швидкість потоку.
Однак наявність бульбашок повітря або газових кишень у рідині може порушити електричне поле та індуковану напругу. Це порушення може призвести до коливання чи миттєвого обнулення показань, що призведе до шуму бульбашок.
У багатьох промислових застосуваннях, таких як металургійні заводи або очисні споруди, рідке середовище не завжди повністю вільне від газу, що робить його більш схильним до такого типу шуму. Коли газові кишені проходять через електроди, витратомір може неправильно витлумачити це як значне падіння або коливання швидкості потоку, викликаючи помилкову тривогу або неточні дані.
Вплив шуму бульбашок
Шум бульбашок може мати декілька негативних впливів на точність вимірювання:
Помилкові вимірювання: коли бульбашки газу проходять над електродами, витратомір може показувати помилкові показання. Це може призвести до неправильних вимірювань швидкості потоку, спричинивши неефективність виробництва, загрозу безпеці або проблеми з якістю.
Сигнали тривоги та помилкові сигнали: в автоматизованих системах шум бульбашок може спрацьовувати тривоги або закривати процеси без потреби. Це може порушити роботу, призвести до незапланованих простоїв або необхідності ручного втручання.
Втрата точності даних: часта поява бульбашкового шуму може знизити загальну надійність даних потоку, що ускладнює довіру показанням у певних програмах, особливо тих, що вимагають високої точності.
Як уникнути шуму бульбашок в електромагнітних витратомірах
1. Правильне встановлення
Одним із найефективніших способів запобігти проблемам, пов’язаним із бульбашками, є переконатися, що витратомір установлено з достатньою кількістю прямих ділянок труби перед і після потоку. Згідно з галузевими стандартами, довжина прямої труби перед трубою повинна бути принаймні в 10 разів більшою за діаметр труби, а довжина нижньої частини має бути принаймні в 5 разів більшою за діаметр. Це допомагає стабілізувати потік і зменшити ймовірність утворення бульбашок біля електродів датчика.
Крім того, надзвичайно важливо встановити витратомір у місці, де газ не може накопичуватися, наприклад, уникати високих точок у трубопроводі, де повітря може природним чином осідати. Якщо газові кишені є невід’ємною частиною потоку, розгляньте можливість використання U-подібної конструкції труби або встановлення вентиляційного клапана перед потоком, щоб допомогти вивільнити будь-яке захоплене повітря.
2. Регулювання часу демпфування
У випадках, коли бульбашки все ще створюють шум, регулювання часу демпфування на витратомірі може допомогти пом’якшити вплив. Час демпфування - це, по суті, час, який необхідний приладу, щоб відреагувати на зміни в сигналі потоку. Маючи справу з бульбашковим шумом, важливо вибрати достатньо тривалий час загасання, щоб згладити імпульси, викликані бульбашками.
Зазвичай ми встановлюємо час демпфірування таким, щоб у 3-5 разів перевищувати ширину імпульсу бульбашкового шуму. Наприклад, якщо ширина імпульсу становить 10 секунд, час демпфування має бути встановлений на 30–50 секунд. Цей параметр допомагає відфільтрувати короткочасний шум, але може уповільнити реакцію лічильника на реальні зміни потоку. Таким чином, необхідний ретельний розгляд, щоб збалансувати час демпфування з необхідним часом відгуку для програми.
3. Інтелектуальні алгоритми шумозаглушення
Багато сучасних електромагнітних витратомірів оснащено інтелектуальними алгоритмами, які допомагають виявляти та фільтрувати шум бульбашок. Ці системи використовують програмну логіку, щоб визначити, чи викликані коливання сигналу фактичними змінами потоку чи просто проходженням бульбашок газу. Коли виявляється шум бульбашок, витратомір може ігнорувати ці коливання та підтримувати попередні дійсні показання.
Завдяки інтеграції розширених алгоритмів придушення помилок і налаштування параметрів чутливості можна запобігти непотрібним сигналам тривоги та гарантувати, що витратомір продовжує надавати точні показання навіть за наявності періодичних бульбашок.
4. Забезпечення належних середовищ
Витратомір слід використовувати в системі, де рідина постійно заповнюється в вимірювальній трубі та не має значних повітряних кишень. Необхідно проводити регулярне технічне обслуговування, щоб гарантувати, що ніяке сміття або накопичення не блокують шлях потоку або поверхні електродів. Регулярне очищення та перевірка витратоміра може допомогти уникнути проблем, викликаних забрудненнями або залишками, які також можуть сприяти помилковим вимірюванням.
5. Виберіть відповідні матеріали
Нарешті, важливий вибір правильних матеріалів для електродів і вкладишів. Такі матеріали, як високоякісні фторполімерні підкладки PFA, можуть допомогти мінімізувати вплив бульбашок на вимірювання. Ці матеріали не тільки забезпечують кращу стійкість до корозійних середовищ, але й покращують продуктивність датчика в програмах із високим потенціалом утворення бульбашок.
Шум бульбашок у магнітних витратомірах є поширеною проблемою, яка може порушити точність вимірювань потоку в багатьох промислових застосуваннях. Розуміння причин і наслідків шуму бульбашок і впровадження профілактичних заходів можуть значно зменшити вплив шуму бульбашок.
