Ультразвукова технологія є точним методом визначення рівня. Щоб використовувати його найкращий ефект, правильний режим датчика, правильний монтаж і технічне обслуговування є дуже важливими. Нижче наведено практичний посібник, який допоможе вам у використанні, установці та обслуговуванні ультразвукових датчиків рівня.
1 Виберіть правий датчик
Правильно виберіть правильнийультразвуковий датчик рівня, ви повинні враховувати:
Діапазон вимірювання: діапазон вимірювання датчика повинен перевищувати найвищий і найнижчий рівні вашого резервуара, поважаючи його мертву зону та екстремальне середовище. Наприклад, під час вимірювання деяких гранульованих сипучих речовин за умови відсутності пилу вибраний діапазон ультразвукового вимірювача рівня має бути в 3 рази більшим за фактичний діапазон.
Електричний інтерфейс: Вирішіть, чи потрібен вам вихід 4-20 мА, напруга, RS485 або HART.
Хімічна сумісність: переконайтеся, що матеріали датчика, наприклад PTFE, PVDF, нержавіюча сталь, витримують кислотність, лужність вашої рідини або потенціал забруднення.
Робоче середовище: виберіть тиск, екстремальні температури, пару, піну або пил. У небезпечних зонах віддавайте перевагу вибухозахищеним-або іскробезпечним моделям.
2 Встановіть ультразвуковий датчик рівня належним чином
Незалежно від того, наскільки хороший ваш датчик, погане розташування псує продуктивність.
2.1 Виберіть правильне положення для встановлення
Датчик не слід встановлювати безпосередньо над вхідним або вихідним отвором або будь-якою зоною, де поверхня рідини різко коливається
Переконайтеся, що в діапазоні ультразвукового променя немає перешкод, таких як драбини, мішалки або трубопроводи.
Місце установки має бути подалі від сильних джерел електромагнітних перешкод, оскільки вони можуть впливати на передачу сигналу.
2.2 Правильний монтаж на різних типах контейнерів

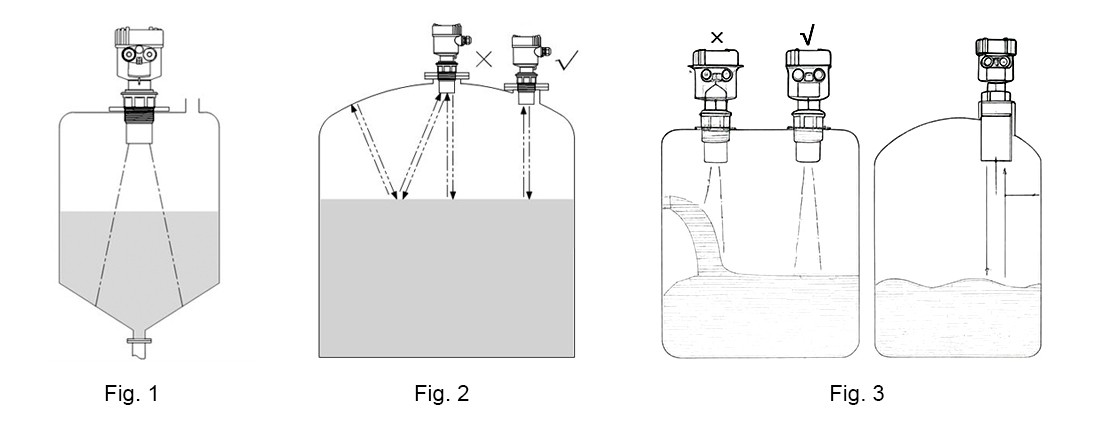

Резервуари з конусним- дном і плоскою верхньою частиною: встановіть передавач у верхній центрі, що забезпечує точні вимірювання аж до дна (див. рис. . 1).
Купольні-верхні резервуари: установіть датчик-не по центру (на 1/2 або 2/3 радіуса), щоб уникнути багаторазових відображень (див. рис.. 2).
Застосування канавок або каналів: переконайтеся, що кронштейн стабільний і кут ультразвукового променя не перевищує краю каналу.
2.3 Тримайте відстань від бака або стіни
Через наявність кута променя датчик слід установлювати подалі від стіни, щоб уникнути перешкод від відбитих сигналів (див. рис. . 3). Якщо стінка ємності нерівна, дотримуйтесь відстані не менше 0,3 м від стіни.
2.4 Враховуйте діапазон вимірювання та сліпу зону
Відстань між поверхнею зонда та найнижчим рівнем має бути меншою за діапазон вимірювання вибраного передавача.
Відстань між поверхнею зонда та найвищим рівнем має бути більше, ніж сліпа зона передавача.
Поверхня перетворювача повинна бути паралельна поверхні рідини для найкращого відображення.
2.5 Уникайте піни та турбулентності
Уникайте встановлення ультразвукового передавача в місцях з піною, плаваючим сміттям або сильною турбулентністю, оскільки вони спричиняють помилкове відлуння. Якщо цього неможливо уникнути, встановіть трубку для перетину (направляючу трубку), що тягнеться до найнижчого рівня, забезпечуючи гладкі внутрішні стінки та вільний рух рідини всередині та ззовні труби.
2.6 Подовжувальна трубка для коротких відстаней
Якщо відстань між зондом і максимальним рівнем рідини менша за сліпу зону, можна додати подовжуючу трубку. Трубка має бути встановлена вертикально, з гладкою внутрішньою стінкою та достатньо великими отворами, щоб рівні рідини всередині та зовні були однаковими.
2.7 Середовище встановлення та заходи безпеки
A. Підтвердьте модель і умови застосування
Перед встановленням переконайтеся, що обрана модель відповідає вимогам процесу, таким як тиск, температура та хімічна сумісність.
З міркувань безпеки проводку слід виконувати лише після відключення живлення.
Для вибухозахищених-моделей дотримуйтесь усіх відповідних стандартів Ex проводки.
B. Захист зовнішнього середовища та навколишнього середовища
У разі встановлення на відкритому повітрі додайте навіс від сонця або дощовик, щоб захистити пристрій і продовжити термін його служби.
Уникайте місць, де на зонді може накопичуватися пара або конденсат, оскільки краплі води можуть перешкоджати передачі ультразвуку.
У дуже жаркому або холодному середовищі встановіть захисні пристрої для підтримки температури в межах робочого діапазону.
C. Електропроводка та захист від блискавки
Належним чином загерметизуйте всі кабельні вводи та труби, щоб запобігти накопиченню води.
Незважаючи на те, що передавач має вбудований-захист від блискавки, у місцях із частими грозами рекомендується додатковий захист від перенапруги.
Для зовнішнього або вологого середовища зігніть кабель донизу, перш ніж входити в пристрій, щоб запобігти потраплянню дощової води або конденсату в корпус.
3 Як обслуговувати
Щоб продуктивність залишалася стабільною з часом:
- Регулярно очищайте передню частину датчика, видаляючи пил, накип або відкладення за допомогою м’яких неабразивних засобів для чищення.
- Запобігайте накопиченню матеріалів: рідини або тверді речовини, що прилипають до корпусу або кріплення датчика, можуть спотворити показання.
- Перевірте з’єднання проводів: шукайте ознаки корозії, ослаблення або пошкодження ізоляції.
- Періодично перевіряйте калібрування (наприклад, кожні кілька місяців або при зміні умов).
- Слідкуйте за такими параметрами навколишнього середовища, як температура, вологість і випаровування, які можуть виходити за рамки проектування.
- Резервне копіювання даних і конфігурації: зберігайте записи налаштувань, зсувів і журналів, щоб допомогти у вирішенні проблем і відстеженні продуктивності.
Отримати надійне зчитування рівня – це не просто придбати хороший інструмент. Йдеться про продуманий вибір, встановлення та обслуговування.
