Переваги датчика тиску тонкої плівки

Абстрактний

Розплетені датчики тиску тонкої плівки - це пристрої, що використовуються для вимірювання та моніторингу тиску в різних застосуванні. У цій статті буде обговорено принцип роботи, переваги та різницю між ІТ та товстими технологіями плівки.

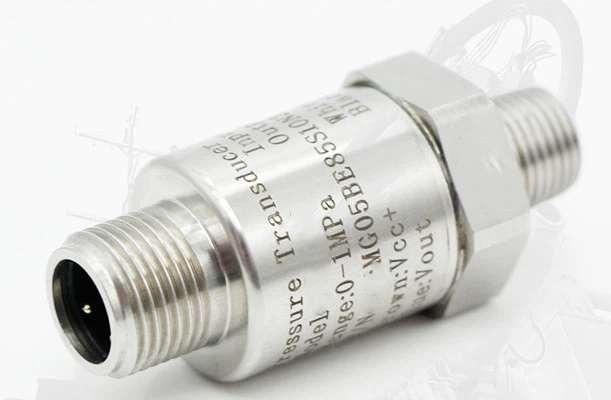

Розплетений тонкий датчик тиску плівки

Розплетені тонкі датчики тиску плівкиздобули значну популярність завдяки їх перевагам перед традиційними технологіями зондування.

Її майбутнє є перспективним з постійними зусиллями з досліджень та розробок. З постійним прогресом вони, як очікується, відіграватимуть все більш значну роль у широкому спектрі галузей, таких як аерокосмічна, кораблі, залізнична транзит, автомобільна електронна стабільність (ESP) та електронна гідравлічна гальмівна система (EHB) та дизеля загального тиску та інші поля, зокрема в гідравлічних обладнаннях та автомобілях, як і крані.

В майбутньому вони, як очікується, розвиватимуться в особливостях компактних розмірів, інтегрованих, цифрових та інтелектуальних продуктивності.

Розплетений принцип робочого датчика тонкої плівки

Розпилений датчик тонкої плівки використовує технологію розпилення і травлення іонних променів для створення резисторів тонких фільмів на еластичній діафрагмі, виготовленій з нержавіючої сталі. Ці резистори утворюють пшеничний міст. Коли тиск рідини застосовується до діафрагми з нержавіючої сталі, вона деформує, що призводить до зміни опору. Пшеничний міст генерує електричний сигнал, пропорційний тиску. Через низку кроків обробки сигналів та виправлення помилок цей сигнал перетворюється на стандартний електричний вихід, що дозволяє вимірювати тиск.

Переваги датчика тиску тонкої плівки

Оскільки ізоляційна плівка та субстрат, чутлива плівка та ізоляційна плівка безпосередньо осідають у високому вакуумному середовищі. Прозорість плівки поєднується з атомною силою, що виключає ефект повзучості, спричиненої клейкою стрічкою. Спираючись на це, датчики тиску тонкої плівки Sputter є видатними з точки зору:

1. Висока точність. Методи осадження розпилення дозволяють створювати тонкі плівки з точним контролем товщини. Це дозволяє виготовити високочутливі та точні елементи зондування тиску. І це має хорошу повторюваність та високу надійність.
2. Сильно стійкий до вібрації, удару та корозії високої інтенсивності, без витоку. Оскільки датчик тонкої плівки зварюється в ціле за допомогою лазерного зварювання або плазмового зварювання, чутливий корпус серцевини та стиль тиску з нержавіючої сталі зварені. Тому розсипані датчики тонкої плівки не мають жодних гумових ущільнювачів "O". Немає наповнення силіконового масла, а середовище тиску безпосередньо діє на стійке до корозії, чутливе до серцевини з нержавіючої сталі. Продукт може витримати вібрацію та вплив високої інтенсивності, і не існує небезпеки витоку.
3. Хороші температурні характеристики. Тонкий датчик тиску плівки приймає технологію напівпровідникової технології та технологію обрізки лазерної стійкості. Вони можуть працювати при широких діапазонах температури, наприклад, -40 градус… 125 градусів, і ми можемо налаштувати його для -55… 150 градусів.
4. Висока частотна реакція. Тому що середовище тиску безпосередньо діє на стійке до корозії, чутливе до нержавіючої сталі ядра. Немає діафрагми та наповнення рідини. Тому вимірювання реальне, а частотна реакція висока.
5. Невеликий розмір. Наші датчики компактні та довговічні. У деяких додатках, в якому залишилося обмежене місце, наші датчики відповідають виклик.

Одне, що слід зазначити, це те, що погане зв'язок між елементом тонкого датчика плівки та матеріалом порту може призвести до раннього відмови компонентів під час циклу тиску на витривалість. Це вимагає дорогого розпилювального обладнання та чистої кімнати. Тому лише провідні виробники здатні експлуатувати свої рослини з належною сегрегацією, щоб уникнути будь-якого перехресного забруднення і, таким чином, підтримувати високу стабільність процесу. В той час як Максенсор це робить.

Ми розробляємо та виготовляємо розбиті датчики тиску тонкої плівки на основі проблем, які поширені в галузях, таких як серйозна кавітація, явище молотка, високий піковий тиск, великі коливання потужності, великі вібраційні перешкоди та інше суворі середовища в гідравлічній системі будівельної машини. Наша продукція може повністю відповідати вимогам цих умов праці.

Різниця між товстими та тонкими датчиками плівки

Різниця між товстими датчиками плівки та тонкою плівкою полягає в товщині використовуваного шару резистора. Тонкі датчики плівки мають товщину 0.

Вони відрізняються в методі застосування резистивної плівки на підкладку. Тонкі плівкові резистори мають металеву плівку, осаджену під вакуумом на ізоляційній підкладці. На відміну від цього, товсті резистори плівки створюються шляхом вистрілення спеціалізованої пасти, складеної з оксидів металів та скла, на підкладку.

Тонкі датчики плівки пропонують помітні переваги, такі як більш висока точність, покращений коефіцієнт температури та підвищена стабільність. У той час як товсті датчики плівки є кращими для застосувань, де високі вимоги не є вирішальними, оскільки вони є більш економічними.
